A VGA da Sapphire modelo HD 4870 segue a referência da AMD/ATI, tanto no aspecto físico quanto técnico: o chip gráfico trabalha a 750 MHz acessando a memória a 900 MHz (clock real) através de uma interface de 256 bits. A Placa que recebemos veio OC por padrão e tem 980 Mhz de clock nas Memórias.
Um dos trunfos de tamanho sucesso e velocidade de banda é devido ao uso do chip gráfico HD 4870 utilizar as memórias GDDR5, que conseguem transferir quatro dados por pulso de clock em vez de apenas dois como acontece nas tecnologias DDR até GDDR3. Por conta disto, as memórias obtêm um desempenho como se elas estivessem rodando a 3,6 GHz(no caso das memórias referência 900mhz), resultando em uma taxa de transferência máxima teórica de 115,2 GB/s.
Seu chip é baseado na arquitetura DirectX 10.1 (Shader 4.1) onde todas as unidades de processadores dentro do chip gráfico são genéricas, o que significa que elas podem executar qualquer tipo de vetor (sombreamento de pixels, sombreamento de vértices, etc.).
APRESENTAÇÃO E EMBALAGEM

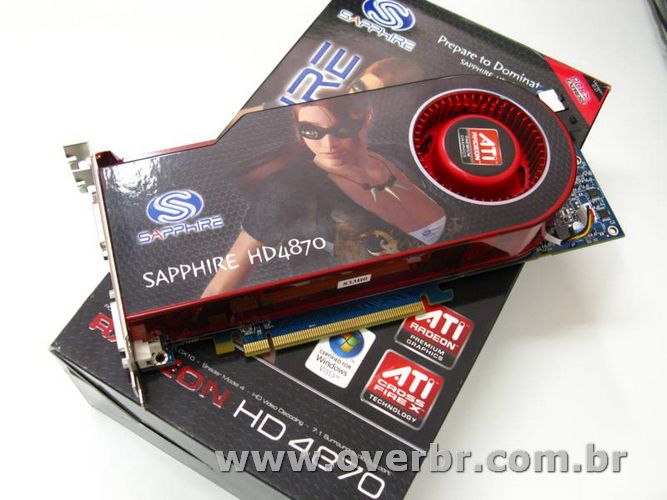

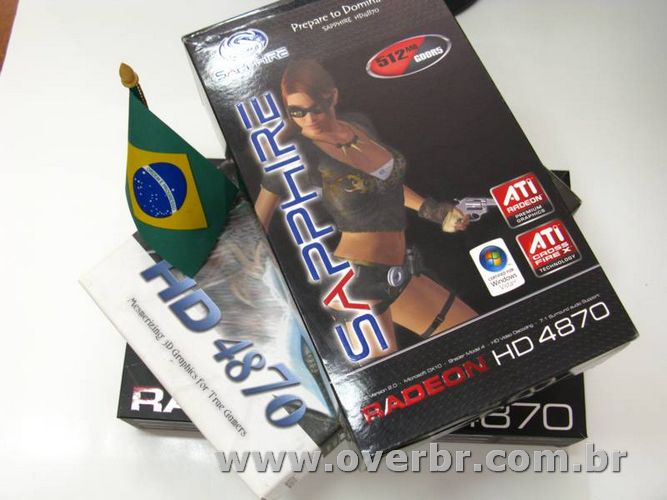

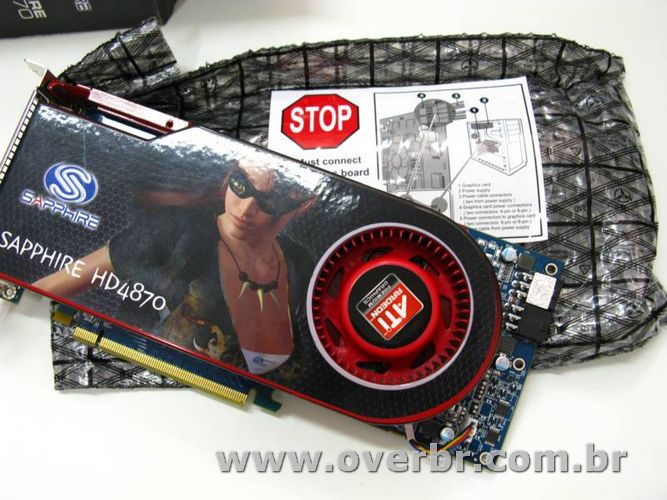

Sua embalagem é muito bem acondicionada tanto para efeito de proteção no transporte quanto de custos. O pessoal de desenvolvimento de conteúdo da Sapphire tentou utilizar o máximo possível e a caixa mais compacta, facilitando o seu envio e reduzindo custos finais. Sem deixar a qualidade de lado, a embalagem não traz grandes apelos visuais. Seu logo e a marca são predominantes na parte externa.

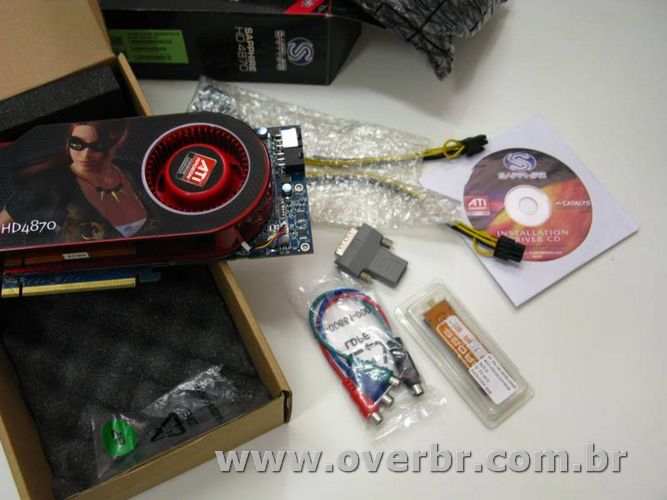

O Conteúdo interno traz o essencial para o funcionamento e atender a todas as interfaces que a placa oferece. A Embalagem é a menor entre todos seus concorrentes.
CARACTERÍSTICAS TÉCNICAS
Gostaríamos de falar um pouco da sua principal caracterísitca e ver a principal diferença entre o chip gráfico RADEON HD 4870 e seus concorrentes é a incrível quantidade de unidades de processamento, 800 em vez de 192 no caso da GeForce GTX 260, por exemplo, isso a diferere em peso e é um atrativo que se deve levar em conta no momento da decisão e da sua escolha final.
As principais características da Sapphire Radeon HD 4870 são: - Chip gráfico: Radeon HD 4870 (codinome RV770 XT) trabalhando a 750 MHz.
- Memória: 512 MB de memória GDDR5 (interface de 256 bits) da Qimonda (IDGV51-05A1F1C-40X) trabalhando a 900 MHz (“3,6 GHz”).
- Tipo de barramento: PCI Express x16 2.0.
- Conectores: Dois DVI (com suporte a HDMI) e uma saída S-Video (com suporte a vídeo componente).
- Captura de vídeo (VIVO): Não.
- Cabos e adaptadores que acompanham a placa: Cabo S-Vídeo para vídeo componente, adaptador S-Vídeo para vídeo composto, adaptador DVI-para-VGA, adaptador DVI-para-HDMI, dois adaptadores de plugues de alimentação para periféricos de 4 pinos para plugues de alimentação auxiliar PCI Express (PEG) de 6 pinos e ponte Crossfire.
- Mais informações: http://www.sapphiretech.com
Atualmente é a 2ª Placa mais rápida da ATI. Perdendo seu posto apenas para a recém lançada HD 4890. Porém mesmo não sendo considerada oficialmente a TOP de gama da ATI pelo fabricante, ela com alguns ajustes e um overclock bem feito, pode com toda certeza surpreender os mais exigentes.

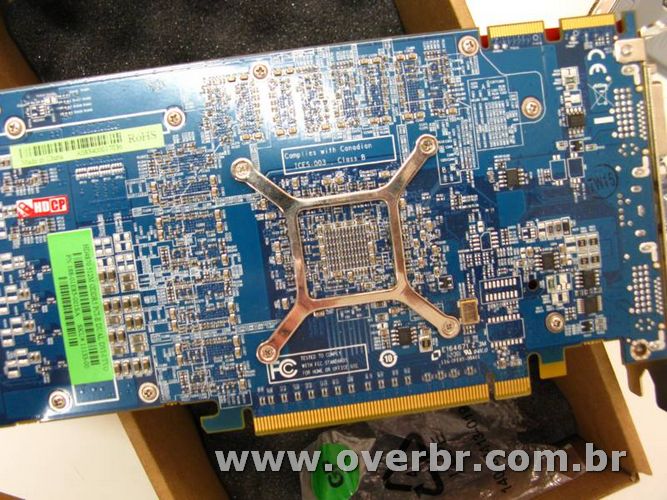

Sobre a parte técnica, seu PCB segue a referência, em tom azulado e o sistema de refrigeração padrão do fabricante. Alterando apenas os adesivos entre todos os outros modelos. Sem dúvidas, sua perfomance é avassaladora, e faz com que a maioria que adquire esta placa sinta todo o poder não somente em jogos, mas principalmente em benchamrks e renderizações rápidas de vídeo, que em alguns casos chegam a dobrar o tempo.
Porém, acompanhando o mesmo potencial insano e o seu destruidor Clock original (que pode subir com segurança e traz uma boa margem de overclock - DESDE QUE ARREFECIDA ADEQUADAMENTE) acompanha nestas mesmas proporções o seu CALOR gerado e o Consumo de wattagem. Com a evolução das placas e de seus chips que cada lançamento é fabricado em menos Nm (nanometros) o que na teoria seria para acompanhar com diminuição de calor e teoricamente a diminuição de consumo não é de fato o que vem acontecendo. As empresas aproveitando-se destas margens em qual o processo de fabricação dos chips gráficos permitem uma maior aceleração, buscam a sua performance quase em sua totalidade. Mesmo assim ainda existe de sobra uma ótima margem de overclock seguro.
Algumas semelhanças que observamos a primeira vista é sobre seu PCB que possui a mesma medida da 4850 porém por seu consumo ser maior a HD 4870 requer dois conectores de alimentação (6 pinos), localizados na extremidade da placa. O sistema de refrigeração dual-slot que lembra muito da Radeon HD 2900XT. Por estes motivos antes de qualquer teste poderíamos teoricamente afirmar que o dissipador da HD 4870 é eficiente, afinal a placa mais quente de toda a história da ATI é e foi a HD2900XT. Outro fato interessante e importante observar que a 4850 consome pouco menos que a 4870 mas é equipada com cooler single-slot, o que faz com que todo o calor gerado pela GPU circule e fique dentro do gabinete (não possuindo ou oferecendo um complemento de exaustão), enquanto o cooler dual slot da 4870 faz exatamente este papel: a exaustão. Este sistema adotado pela engenharia e desenvolvimento oferece uma refrigeração mais eficiente na refrigeração da GPU e ainda contribui para retirar o ar quente de dentro do gabinete.

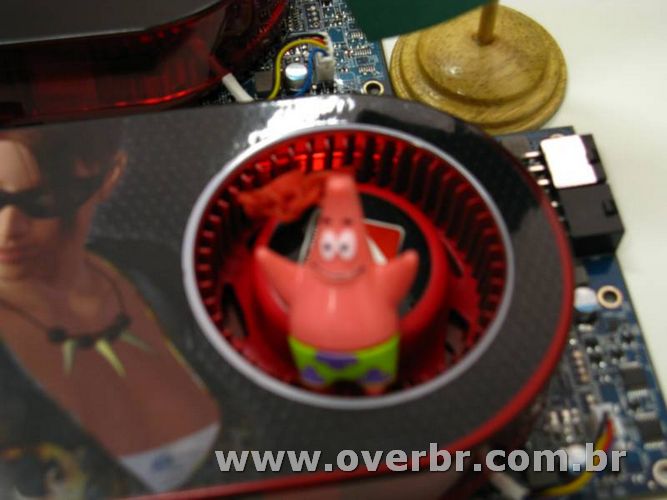

O Tamanho é acompanhado nas mesmas proporções da sua robustez e da sua força bruta. A placa quando acionada pela primeira vez num boot, e quem não conhece chega a assustar com a velocidade do seu pequeno FAN que ganha centenas de RPMs para verificação de velocidade e ajustes de sensores. Aos que já se acostumaram, é justamente isso que ocorre durante o processo de Post. A placa quando acionada durante a BIOS faz uma auto verificação com seus sensores e testes de velocidade, rotação e temperatura que são todos pré gravados. Através do retorno destas informações ela 'libera' ou não a continuaçã do POST. A placa comulmente denominada como 'cavala' traz uma força bruta e um poder de aceleração que julgamos ser exagerados. A maioria ainda, dos jogos atuais (apenas 15% dos jogos utilizam 85% do poder de processamento de uma placa de vídeo) não exige tanto de perfomance. Mas se for necessário, com toda a certeza do mundo, esta placa responde de imediato quando solicitada.

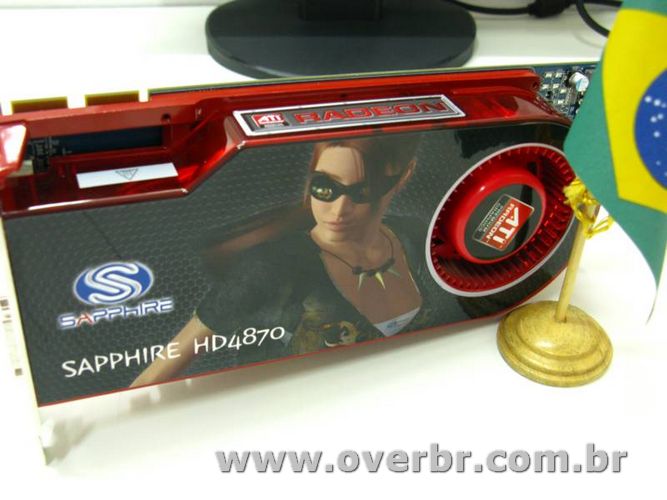

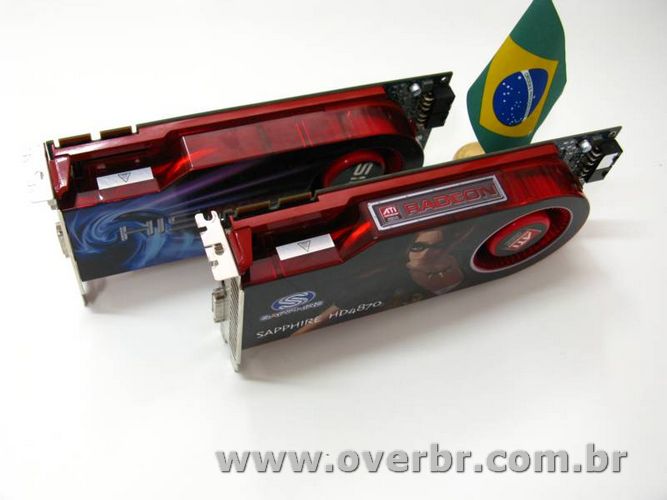

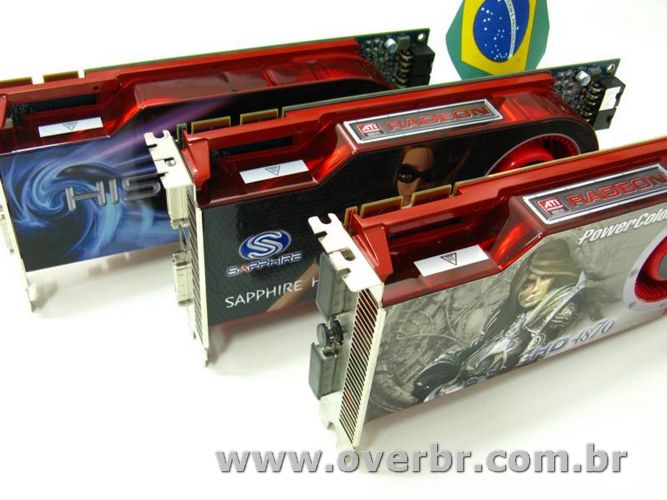

Colocada lado a lado entre suas concorrentes, a Sapphire HD 4870 é idêntica em tamanho, formato e cor de referência. Sendo apenas diferenciada pelos adesivos que revestem e cobrem o imenso e pesado dissipador de cobre aletado.
ARQUITETURA E NOVAS TECNOLOGIAS DA SÉRIE HD 4800
Antes de prosseguir com os testes, gostaríamos de levar aos leitores um pouquinho mais sobre as novas tendências e em especial falar sobre a série HD4800 da ATI. A placa não é tão recente, hoje estamos falando algo em torno de quase 8 meses de mercado após lançamento Oficial e uns 6 meses de entrada no mercado brasileiro oficialmente. Mesmo assim, centenas de emails e consultas por milhares de sites atrás de informações sobre uma das, se não for a mais, cobiçada das placas voltada a entusiastas e gamers ao redor do planeta.
Um pouquinho da sua História...
As placas forma desenvolvidas em projeto e engenharia especialmente pela AMD, tiveram a participação fundamental em conjunto com fabricantes de memórias como Samsung, Hynix e Qimonda e sob a supervisão do JEDEC (orgão regulador mundial que normatiza os padrões sobre memórias e outros componentes eletrônicos); Essa colaboração ou parceria entre AMD, JEDEC e os fabricantes permitiu que as GDDR5 já entrassem no mercado quebrando recordes, de tempo: afinal foram pouco mais de 6 meses (tempo que levou entre o projeto inicial e a sua fabricação).
E justamente A AMD de forma agressiva e inovadora, veio e deu o lance maior, causando vários impactos diretos contra seus concorrentes: Estava lançada Oficialmente em produção e escala comercial: HD 4870
Sobre as Memórias GDDR5...
Interessante analisar e levar-se em consideração que as memórias GDDR5 consomem cerca de 30% menos energia que as GDDR3 além de manterem a natureza paralela das DRAM mas integram uma série de características que lembram as memórias RAMBUS para aumentar a vazão de dados mantendo um número reduzido de pinos, além de integrar sistemas de detecção e correção de erros, diminuindo o risco de corrupção de dados ao operar com frequências tão elevadas.
Algumas Vantagens acima das suas concorrentes
O fato é que a placa mesmo nos dias atuais é forte, robusta e oferece uma boa margem de overclocabilidade com segurança. Além do mais pelos fatos que vimos logo acima, acaba oferecendo às Radeon HD 4800 duas importantes vantagens técnicas sobre as GeForce GTX 200 (sua principal concorrente no mercado verde), que ainda são feitas no processo de 65nm e utilizam memórias GDDR3 em barramento de 512bits (448bits no caso da GTX 260) para obter valores semelhantes de banda de memória. Assim as Radeon HD 4800 apresentam excelente desempenho com menor custo e ainda menor consumo energético.
Consome cerca de 160w, portanto não deve representar maiores complicações mesmo para o uso de duas placas em Crossfire, mas é bom ficar atento ao número de conectores oferecido pela fonte e à distribuição de carga entre as linhas de 12v, caso tenha que apelar para o uso de adaptadores (molex PCI-e).
METODOLOGIA E PLATAFORMA DE TESTE
O objetivo desta primeira etapa do review é justamente descobrir e revelar todo o potencial desta magnífica placa de vídeo, que ainda é altamente cobiçada pelos gamers e entusiastas ao redor de todo o planeta. A metodologia utilizada é bem simples, deixar o sistema operacional otimizado e atualizado. Rodar alguns benchmarks em gráficos 3D e mostrar seus resultados finais obtidos via pontuação ou score.
Para todos os testes, utilizamos a mesma bancada e preservando o máximo de igualdade em todos as etapadas, assegurando assim o mais fiel resultado e próximo da realidade de sua originalidade. LEMBRAMOS QUE ESTA EDIÇÃO QUE RECEBEMOS PARA TESTES VEIO COM OC DE FÁBRICA, trazendo 980 Mhz de Memórias em seus clocks que originalmente são de 900 Mhz.
Bancada de testes:
CPU Q8200 (400 x 7) 2.8 Ghz
Mobo rampage extreme
Memos: DDR3 OCZ PC12800
Fonte: HX1000 Corsair
SO: Windows VISTA Bussines + atualizações
Para a bateria de testes, resolvemos deixar todos os drivers, sistema operacional, e máquinas idênticas. Não alteramos e não efetuamos os testes em plataformas diferentes justamente para não oferecer ou tentar diminuir o máximo possível de margem de tolerâncias de resultados nos testes.

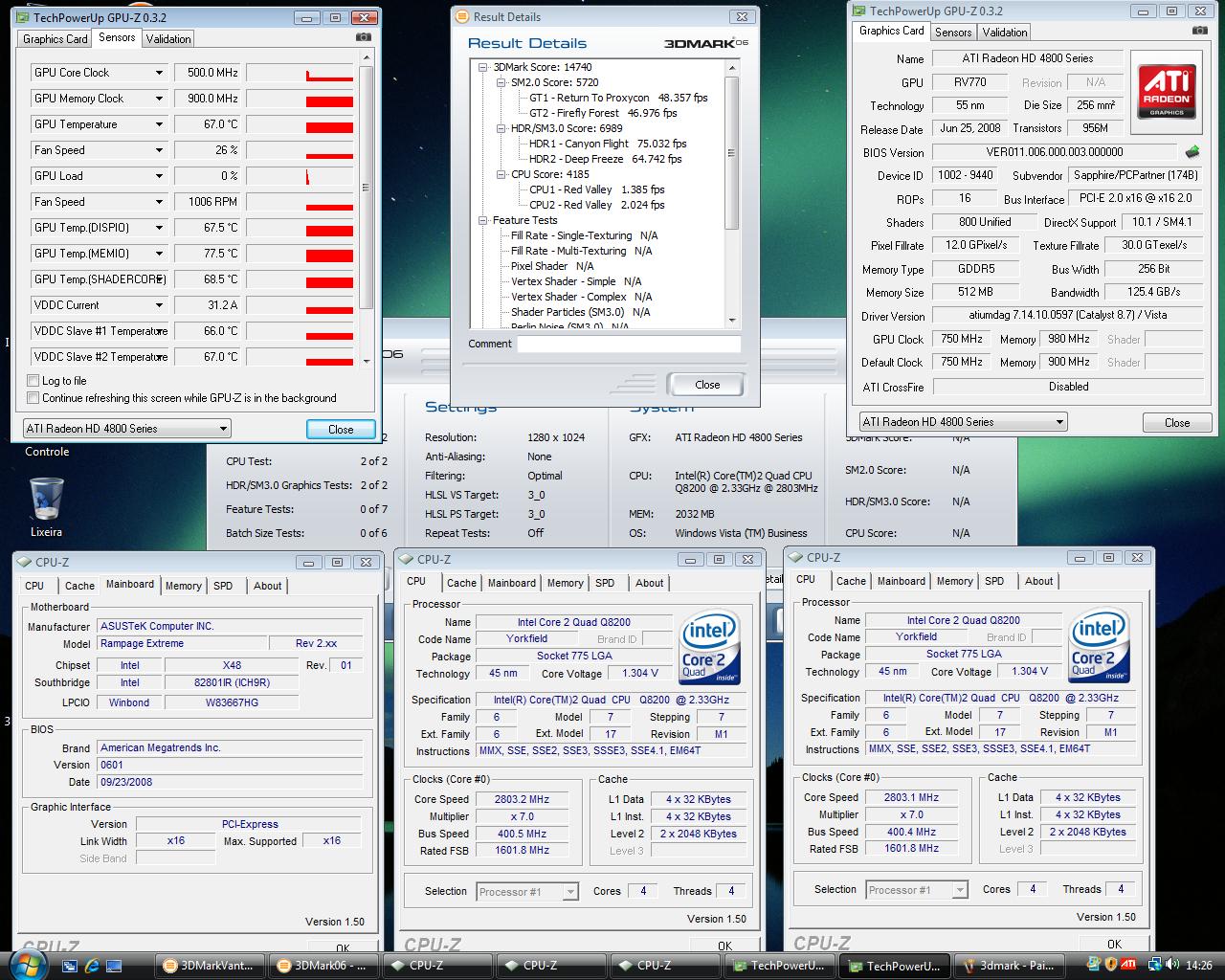

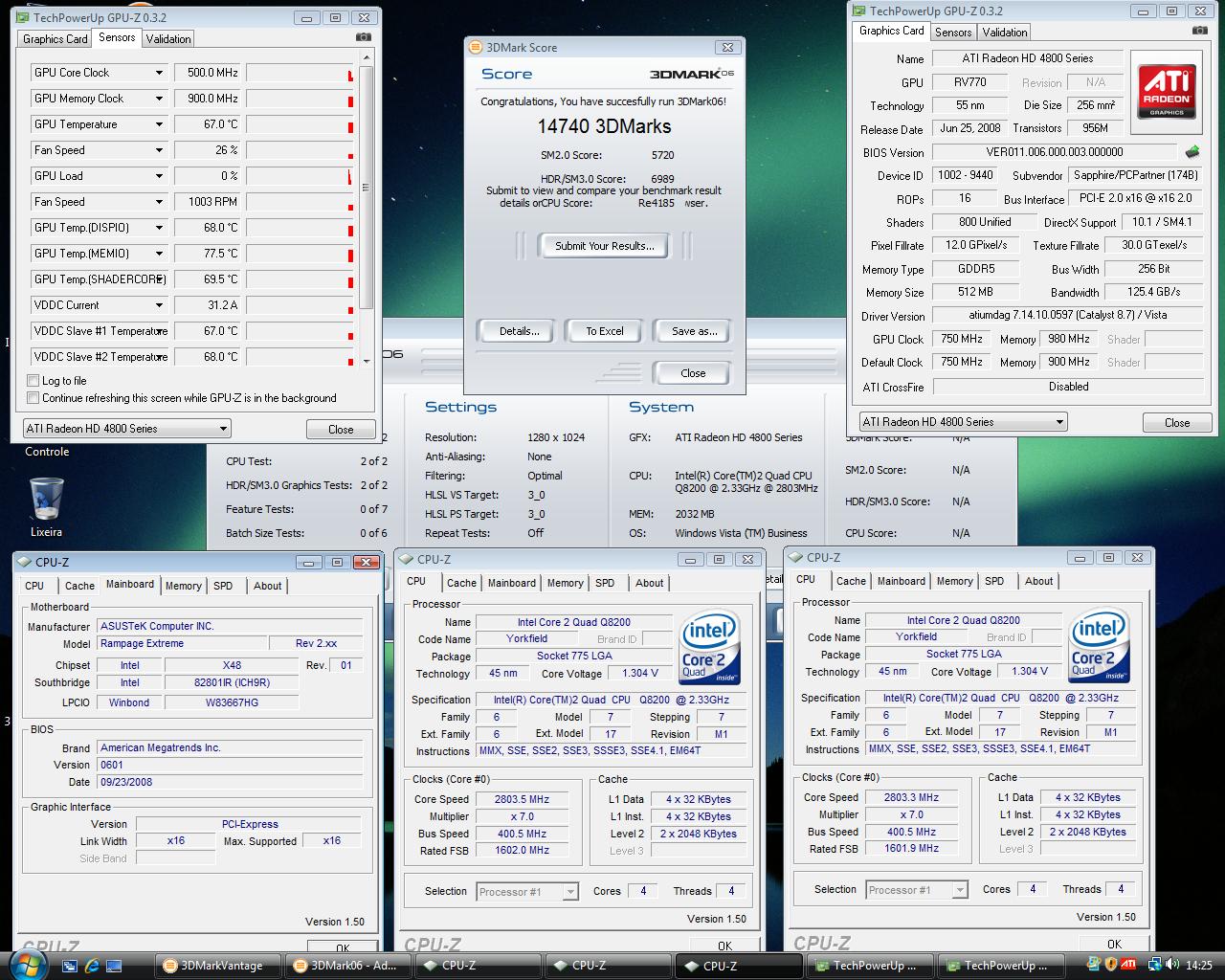

O Primeiro 3dMark 2006
Sendo um dos mais utilizados para scores e comparações de perfomance, resolvemos começar justamente por ele. Sempre iremos fazer esta ressalva que a placa oferecida para testes é com OC por padrão. E para efeitos de comparação não efetuamos nenhum overclock acima da sua especificação originalmente cedida.
Um resultado expressivo e muito interessante, são quase 15.000 pontos. Nosso Score obtido foi de 14.740.
A temperatura inicialmente aferida oscilou na margem de 40% a mais quando em renderizações e stress da VGA. O Cooler se mostrou muitíssimo eficiente, mesmo em baixas rotações. O calor medido na boca de saída do slot foi de 54º C. Temperatura ambiente de 21º C

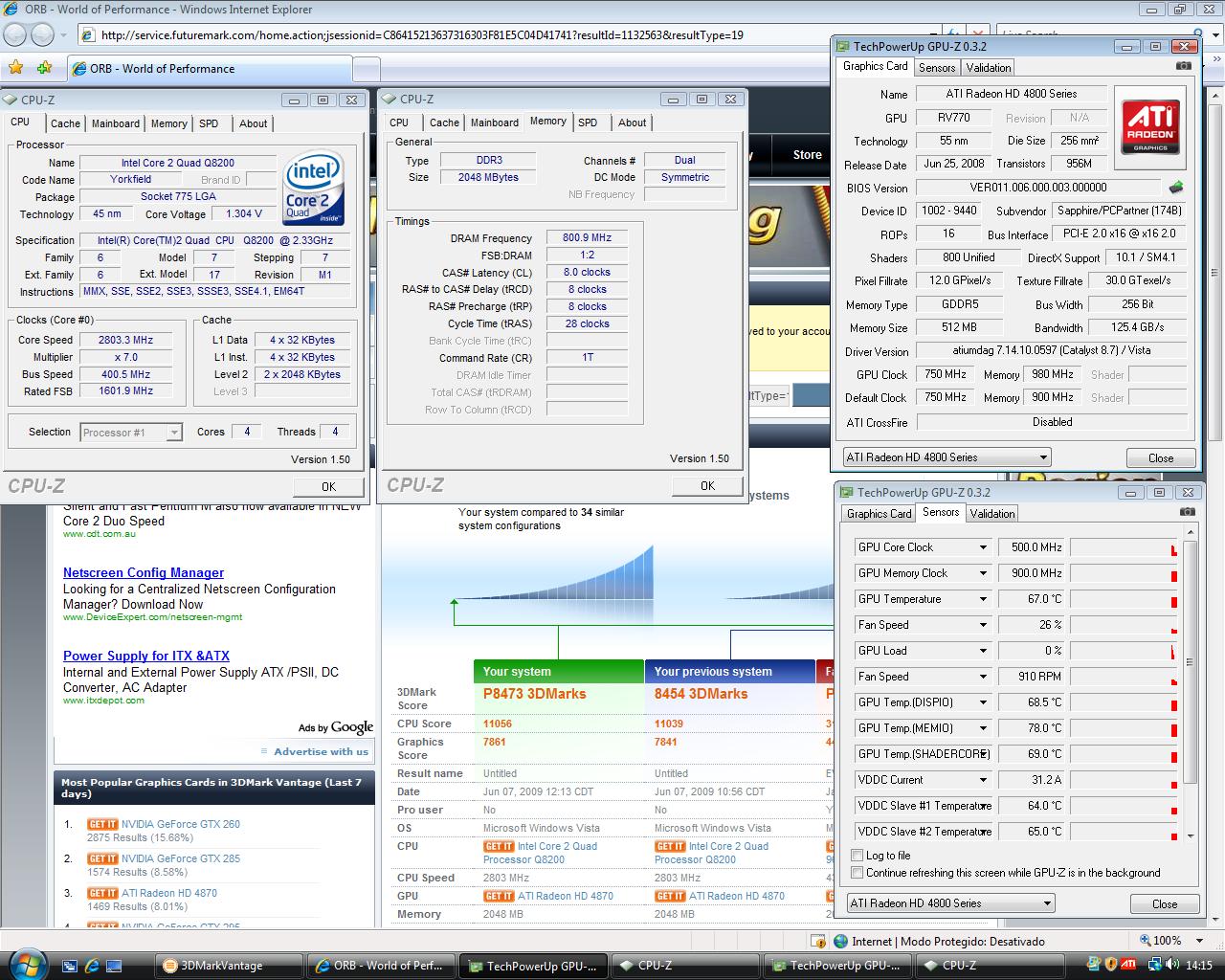

3dMark Vantage
O clássico benchmark do Windows Vista, a Futuremark mesmo não tendo o sucesso esperado quando aos outros softwares de score e pontuação para as plataformas do windows XP, investiu pesado neste e aguarda até hoje o seu sucesso. Fato que só irá ocorrer quando o VISTA for melhor difundido e utilizado pelos usuários Gamers e Entusiastas ao redor do Mundo.
Nossa pontuação também foi muito agradável, tendo em vista a utilização de um Quad 8200 com um pequeno overclock e a VGA sem alterações de sua configuração originalmente oferecida.
Um score de 8.473 pontos.
Ajustes Finais e timmings
Diante aos resultados e fatos demonstrados, a HD 4870 é uma placa que oferece um grande campo de overclocabilidade, e mesmo qanduo elevada ao stress ela responde com total robustez e eficiência. Abaixo as telas de configuração da nossa bancada.
FUNCIONAMENTO EM PLENO BENCHMARK
Gerado um vídeo do seu funcionamento a plena 'carga' em meio a uma bateria de testes. Placa muito bonita, forte e robusta.
CONCLUSÕES E PARECER
A placa de vídeo HD 4870 da Sapphire tem um poderoso projeto e oferece uma ótima margem de overclocabilidade com potencial enorme de desempenho e perfomance ao extremo, desde que refrigerada adequadamente. Ela é superior às suas concorrentes diretas como a linha GTX 200 e também as indiretas como 9800 GTX;
A placa oferece desempenho de sobra para todos os jogos atuais mesmo trabalhando sob Windows Vista X64 e em resolução alta oferecendo suporte total. Se você possuir um monitor acima de 20 pol, esta é a sua placa de vídeo.
Para sua alimentação uma fonte de qualidade entre 500w e 650w reais podem alimentar um sistema com processador Quad Cor.
Com preço estimado ao redor dos R$ 750, a HD 4870 tem um mercado ainda muito amplo a ser atendido.
Se você pensa em overclock agressivo não será possível para 4870, atingir o seu máximo utilizando o ótimo sistema de refrigeração original. Por isso aconselhamos se for este o teu objetivo a migrar para um block e refrigeração a água.
Atualmente a Sapphire tem se solidificado no mercado oferecendo produtos com alta qualidade e com preços bem competitivos.
AVALIAÇÃO FINAL
+ FAVOR - qualidade dos componentes
- desenho do PCB e engenharia
- um bom e eficiente sistema de refrigeração
- ótima margem de overclock
- garantia oferecida pelo fabricante
- CONTRA - é uma placa 'quente' sendo necessário rever o seu gabinete
- é uma placa que consome bastante
- Falta de opção na embalagem com games e cd´s
